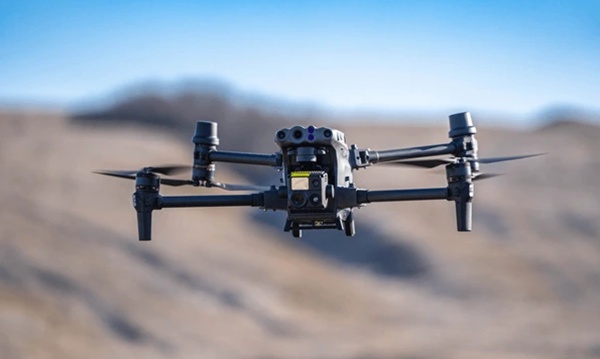

随着能源、矿业、石油和天然气等大型工业领域和关键基础设施行业对自主无人机的应用日益广泛，制造高质量、高精度的无人机零部件变得愈发重要。
这些工业无人机搭载了基于人工智能的导航与操控软件，在数据驱动的分析、安全性和运营效率方面树立了新的行业标杆。自主无人机（即无人驾驶飞行器，UAV）的发展，使满足重工业应用严苛需求的定制无人机零部件变得比以往任何时候都更加关键。
如何通过工业无人机设计提升可制造性？
以大型工业基础设施为目标场景的工业无人机，在进行设计以提升可制造性时，需采用重点突出的方法，优先考虑结构完整性、振动与噪声控制以及精密零部件的集成。这一精简化的设计理念对于满足无人机行业的需求至关重要，尤其是在制造定制无人机零部件时。
结构设计
面向工业用途的无人机结构设计——尤其是在加工无人机零部件时——重点关注承载能力和机动灵活性。对于大型无人机，桁架结构因其强度高、重量轻的特点，常被用于加工无人机的结构部件。设计必须优先考虑气动性能，以实现高效飞行，尤其是当这些搭载精密加工零部件的自主工业无人机被用于大型工业场所的航空测量和巡检任务时。
这一设计过程涉及对飞行动力学、结构完整性及流固耦合作用的精密建模与分析，确保加工的无人机零部件能够与整体无人机架构完美融合。还需综合考虑固定翼、旋翼和扑翼等不同机型，以确保其在各自应用场景中达到最优效率和续航能力，充分体现无人机零部件加工的精密性和专业性。
振动与噪声抑制
过大的振动和噪声会严重影响无人机加工零部件的精度和质量。在无人机零部件加工中，控制振动和噪声至关重要。使用高质量轴承可减少无人机零部件加工过程中运动部件之间的摩擦，这些轴承能够延长无人机零部件加工设备的使用寿命，并提供稳定性保障。
选择合适的轴承，确保无人机零部件加工过程的连续稳定运行，从而在制造环境中推动无人机操作的革新。
精密零部件集成
自主无人机所使用的高质量轴承对于降低摩擦、提升无人机承载能力至关重要。无人机制造商可通过精密轴承确保旋翼和螺旋桨的稳定可控运动。这一方法不仅提升了自主无人机的可制造性，更巩固了其在自主工业无人机发展浪潮中的核心地位。
工业无人机制造面临哪些挑战？
工业无人机制造面临材料选择、精密装配以及适应高混低量生产模式等多方面的复杂挑战。
1. 无人机零部件的材料选择
为每个无人机零部件选择合适的材料是工业无人机制造的关键所在。材料选择中的首要挑战是在轻量化需求与强度及耐久性要求之间取得平衡。材料既要足够轻盈，以提升飞行效率和续航能力，又要足够坚固，以承受环境压力和工业应用的严酷考验。
无人机零部件加工的常用材料包括高强度铝合金和先进复合材料，这两类材料在重量与结构完整性之间取得了良好的平衡。
工业无人机通常针对特定功能进行定制化设计，例如在恶劣环境中执行巡检、测量或货物运输任务。这种定制化需求要求对材料进行审慎筛选，以满足特定性能指标。例如，用于热成像的无人机所需材料，可能与用于重型货物运输的工业无人机存在显著差异，因为两者在运行需求和环境暴露条件上差异明显。
通过为每种无人机零部件加工选配最适合的材料，制造商可优化产品性能、耐久性和成本效益。
2. 装配的公差与精度
在工业无人机制造中，实现无人机零部件加工装配的精确公差是一项关键挑战。加工较小无人机零部件时，微振动问题更为突出，这使得在小型零部件上实现镜面级光洁度更具挑战性。
为减少无人机零部件加工过程中的微振动，可采取以下措施：
- 减振安装座：为无人机零部件或其他敏感零部件使用橡胶或凝胶材质的安装座，以阻尼振动。
- 减振垫：在无人机机架与各零部件之间放置泡沫或橡胶垫，以吸收并减少振动传递。
- 机床稳定性：确保机床的稳定性，因为转速越高，振动风险越大。需谨慎选择切削速度，避免处于容易引发振动的转速范围。
- 试验测试与振动仿真：通过试验和仿真分析，深入了解并有效减少振动对无人机零部件的影响。
这些措施有助于降低微振动对加工无人机零部件精度和装配质量的影响，从而提升工业无人机的整体质量和性能。
3. 高混低量（HMLV）生产模式
无人机行业的高混低量（HMLV）制造模式需要适应多品种、小批量的生产需求，带来了独特的挑战。这种在定制无人机制造中普遍存在的生产模式，由于无人机零部件和客户需求的多样性，要求生产流程具备高度灵活性。
HMLV模式的主要挑战在于建立灵活的自动化体系。与传统大批量生产系统不同，HMLV需要能够快速重新配置的生产线。为此，协作机器人（cobots）和先进软件被广泛应用于生产线的高效切换，这些技术对于管理无人机多样化零部件的需求不可或缺。
总而言之，无人机制造领域的HMLV模式的关键在于平衡定制化需求与高效、低成本的生产，通常需要借助先进自动化手段在竞争激烈的市场中保持竞争力。

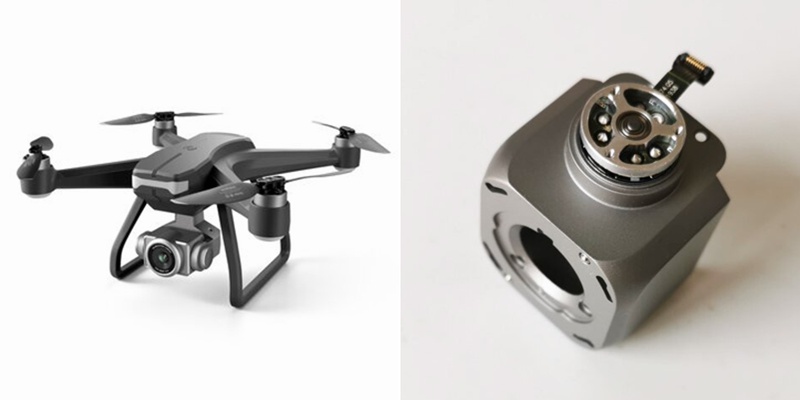

工业无人机零件加工案例研究
工业无人机涵盖多个系统组成部分，包括电机、发射机、电池、相机、机架、起落架、螺旋桨等。韦克作为CNC加工制造商，凭借CNC车削和铣削能力，帮助设计师和工程师快速生产这些机械零部件。尤其在相机机架、电池壳体和电机等机械零部件方面，韦克是值得信赖的合作供应商。

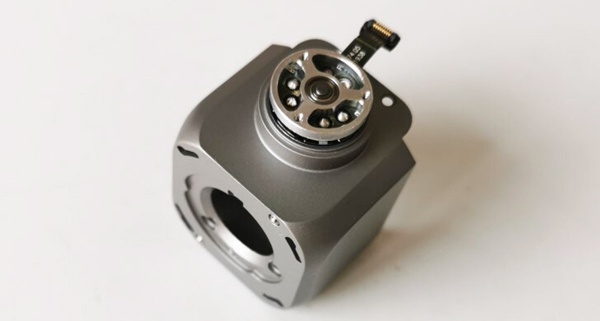

相机壳体零件的加工
下面来看看韦克是如何完成无人机相机壳体加工的。
1. 相机壳体零件加工的设计考量

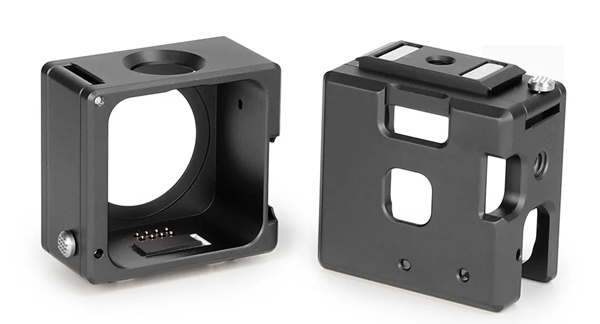

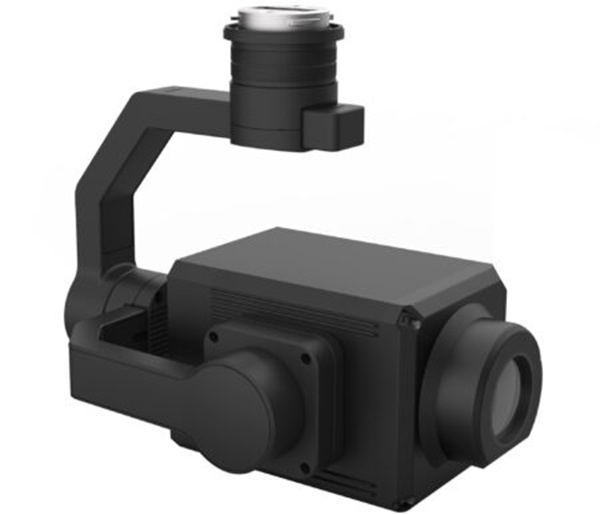

工业无人机相机的壳体/机架设计充分考量了使用环境的复杂性和恶劣性，确保相机能够在各种极端条件下稳定工作并提供高质量数据。
设计师重点考虑以下几个方面：
- 壳体设计坚固耐用，能够承受冲击和振动，以保护相机内部的精密元件；
- 具备良好的密封性，防止水分和灰尘进入，符合IP防护等级标准；
- 壳体上可设置散热片或散热孔，帮助相机在高温环境中维持适宜的工作温度；
- 部分相机壳体采用模块化设计，便于快速更换和维修相机及相关配件。
在进行CNC加工时，还需充分考虑这些零件的使用需求，选择合适的加工工艺和表面处理方式。
2. 材料与加工挑战
该零件材料为Ti6Al4V钛合金。钛合金因其轻质、高强度、耐高温和抗腐蚀的特性，被广泛用于制造飞机结构件和发动机零部件，是UAV关键零部件的理想选材。
在结构加工方面，壳体主体可在CNC三轴铣床上完成加工。但由于几乎每个面上都有特征结构，因此需要翻转工件五次才能完成所有特征的加工，这涉及到装夹和定位问题。工程师需要充分考虑定位精度，优化加工工艺和铣削路径。此外，由于内表面存在内切槽（图中红色标注处），还需使用T形刀具进行加工。
总而言之，多次翻转、装夹和定位是复杂的加工工序，对加工工作提出了相当大的挑战。通过优化加工工艺、在加工中设定合理公差，我们最终实现了零件的高精度加工。
3. 表面粗糙度
整个零件的整体表面粗糙度要求达到Ra1.6。顶面和底面各有一个密封槽，由于零件需要进行气密封装（密封橡胶嵌入密封槽中），这两个密封槽的粗糙度需达到Ra0.8或更优。这意味着我们需要使用小半径精铣刀缓慢加工密封槽，相应地大幅增加了加工时间。当然，由于密封槽太窄，粗糙度测量仪无法伸入槽底进行检测，因此我们额外铣出一段材料，使用相同的立铣刀进行粗糙度测试。最终，密封槽的表面粗糙度达到了Ra0.6至0.8的标准。
4. 精度与公差
此外，零件上孔位的位置精度对于装配至关重要，因此加工路线的设计和严格公差的设定尤为关键。这确保了所生产零件能够与装配体完好配合安装。零件的尺寸公差大多为±0.05mm，部分甚至达到±0.025mm，这需要精密CNC加工来保证精度。韦克凭借高速机床，实现了高精度零件的加工。

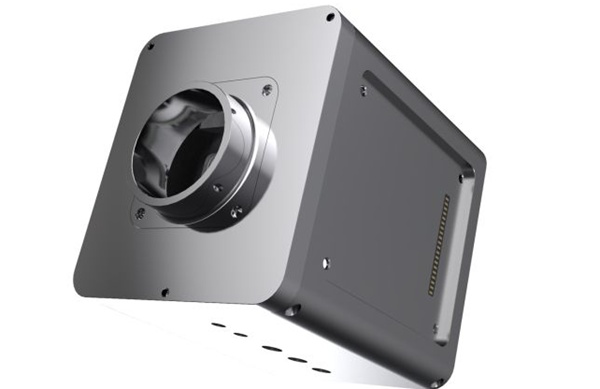

UAV机架部分的加工
UAV机架中的大多数零件都是用于支撑和连接的结构件。这些零件用于连接机臂、机身和UAV其他主要结构部件，因此尺寸精度的控制至关重要。通过严格的公差配合和高精度加工，可以确保零件之间的精密配合，降低装配难度和松动风险，提升UAV的整体性能和可靠性。

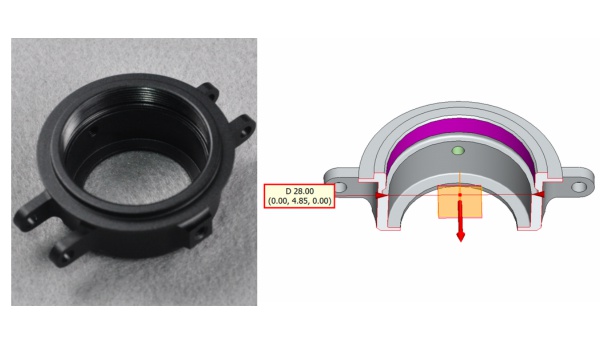

关于旋转轴与轴承孔的配合：若轴径和轴承孔内径的加工精度不高，可能导致装配问题。
韦克通过提升孔和轴的加工精度，确保其直径符合设计要求，从而使零件紧密配合，保障旋转顺畅。
1. UAV机架的尺寸精度
尺寸精度是确保零部件可靠装配、整体结构稳固以及性能优化的关键因素。在零件加工过程中，必须使用高精度加工设备和工艺，严格控制公差。
上述零件为输出连杆。在此订单中，客户未要求我们加工与之装配的轴，也未提供配合零件。在这种情况下，我们必须确保加工精度，使28mm直径孔的公差落在h6范围内。h6对孔轴配合的公差要求极高，需要精密机床才能达到。
需要特别说明的是，CNC加工完成后，零件需进行黑色阳极氧化处理。阳极氧化工艺包含酸洗步骤，若控制不当，该过程会影响零件的尺寸精度。因此，我们还需对阳极氧化工艺进行严格管控。
2. 质量检验
在检验阶段，使用精密测量工具和设备对加工零件进行检测，确保实际尺寸在公差范围内。
表面处理完成后，我们再次对零件尺寸进行了检测，以确保交付的零件能够满足h6公差要求。此外，从检验报告中可以看出，零件部分区域需达到Ra0.8的表面粗糙度要求，这一标准也已实现。
韦克配备了高精度蔡司（Zeiss）三坐标测量机（CMM），用于GD&T（几何尺寸与公差）的检验。
韦克定制无人机零部件的能力
韦克专注于满足无人机行业的独特需求，尤其擅长定制无人机零部件的制造。我们的核心优势在于按需制造能力，这是生产小批量、多品种无人机零部件的关键能力所在。
面对高混低量（HMLV）的制造挑战，韦克能够快速适应客户不断变化的需求和设计规格，提供与无人机行业动态需求相契合的定制化解决方案，确保我们生产的每一个零部件都符合质量、精度和功能性的严格标准。
无人机制造商需要精密制造的CNC零部件，韦克能够高效生产各类定制零件，同时不妥协于质量，也不增加额外成本，使我们成为工业无人机和自主无人机制造商的重要合作伙伴。
自主工业无人机在不同领域的应用
自主工业无人机凭借其多功能特性，正在各个领域掀起一场革命，在巡检、公共安全、测绘和勘测等方面提供高效解决方案，从而提升操作精度和安全水平。
1. 公共安全监控
搭载热成像技术的无人机正在改变消防领域的工作方式。在森林火灾中，无人机可绕过自然障碍物，迅速对区域进行侦察，协助确定防火线和优先处置目标。它们能够快速扫描大范围区域，通过高分辨率数字摄像头和热成像摄像头精准定位遇险人员。
此外，在执法领域，无人机能够迅速提供实时空中情报，对任务态势感知和事故现场重建至关重要。无人机被广泛用于犯罪现场和事故现场的测绘，能够快速采集详细的三维证据，提升安全性和应急响应效率，在拥堵地区或难以进入的区域中发挥着不可替代的作用。
2. 工业巡检用无人机
自主工业无人机正在革新各行业的工业巡检工作。它们被广泛应用于电力线路、天然气和石油管道、通信铁塔以及太阳能和风能发电设施的巡检。配备专业传感器的无人机能够精准、快速地识别泄漏情况，确保及时、安全地做出决策。
在紧急情况下，无人机能够记录受损情况并建立精确模型，以优化修复工作。无人机能够从安全距离提供详细巡检数据，并具备数字化成果的能力，使其成为现代工业运维和安全管理中不可或缺的工具。
3. 航空测绘用自主工业无人机
自主工业无人机还可应用于航空测绘和勘测领域，特别是在土地测量和城市规划方面。
无人机能够高效采集地理信息，简化数据处理流程并降低运营成本。无人机可快速生成带地理坐标标记的精确数据，经由摄影测量软件处理后，生成二维和三维模型等标准化成果，并与本地地理信息系统无缝集成，有效辅助城市规划人员进行可视化分析。
无人机在航空勘测领域的应用优化了数据精度和资源管理，使其在现代城市开发和土地管理项目中不可或缺。
结论
自主工业无人机行业是整个无人机产业中举足轻重的细分领域，正在迅速改变大型工业和关键基础设施行业的面貌。基于人工智能的导航与操控软件的融合，使这些无人机能够自主运行，在公共安全监控、工业巡检和航空测绘等多种应用场景中提升效率和安全性。
这一技术演进的关键在于无人机零部件的精密加工，韦克等企业正在定制无人机零部件的加工和装配领域引领行业发展。面对材料选择、公差控制以及适应高混低量生产等挑战，韦克能够在无人机零部件加工的性能、耐久性和成本效益之间实现最佳平衡。
