法兰是大多数机械系统中的重要部件，它们为管道、管件和阀门等部件的连接或组装提供了一种机械手段。此外，法兰在需要维护时还可以拆卸，非常适合用于需要维护的系统。
那么，什么是法兰？法兰有哪些类型？设计法兰时需要考虑哪些因素？继续阅读，我们将提供信息，帮助您做出正确的制造决策。

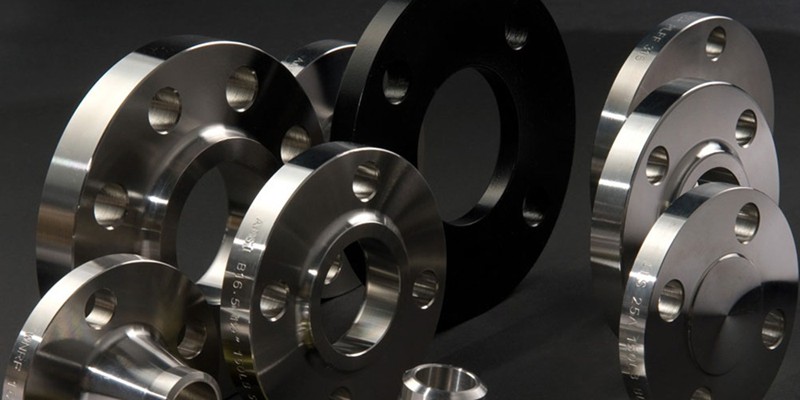

什么是法兰？
法兰，意为轮缘，是对称的盘状部件，用于连接或密封管道、容器或固定轴机械部件。这些盘状部件在管道系统中最为常见，通常成对使用。此外，还会使用不同类型的紧固件，如螺纹紧固件来固定法兰。
法兰上还有螺栓孔，通常，两个法兰通过垫片连接在管道两端，并用螺栓固定。
法兰的特性
- 法兰上有精确钻制的孔，便于组装；
- 法兰具有受控的晶粒流向，以实现良好的强度和刚度；
- 为便于焊接，法兰经过机加工形成坡口；
- 为确保管道系统流体不受阻碍，法兰表面光滑且孔径精确；
- 法兰上有端面加工，以确保紧固件安装位置准确且垂直。

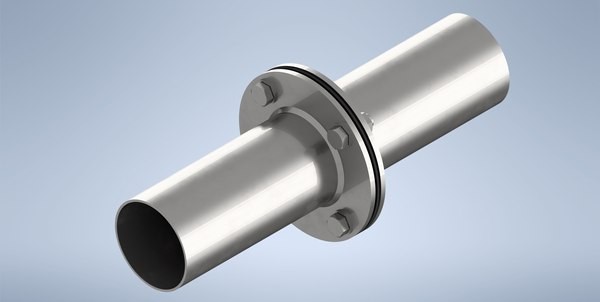

法兰连接是如何工作的？
法兰连接涉及两个设备部件、管道或管件、两个法兰、法兰垫片和螺栓的组装。法兰连接中还会使用不同类型的垫圈来固定连接。
此外，法兰连接通过内唇和外唇部件将两种材料连接在一起。为了使每个相对的法兰面形成密封，必须施加并保持作用力（垫片压缩或密封压力）。为确保法兰位置固定，通常会在法兰面之间放置垫片并用螺栓拧紧，以形成紧密密封。常用的密封垫片之一是碟形弹簧，它是一种弹簧。

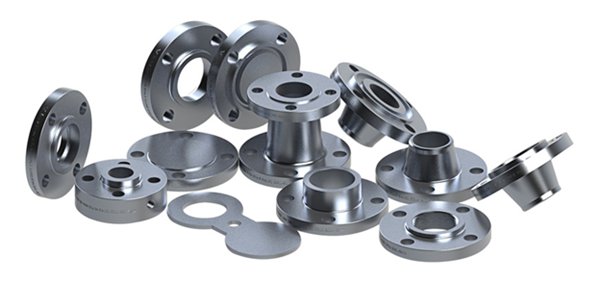

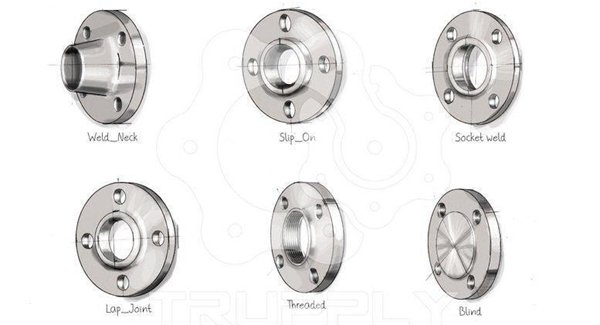

常见法兰类型及其用途
为您的管道系统或预期连接目的选择合适的法兰，有助于确保可靠性能、延长使用寿命和降低成本。以下是常见法兰类型及其用途。
承插焊法兰
承插焊法兰的连接方式是将管道插入法兰中，类似于卡扣接头。多道焊脚焊缝有助于固定连接，这使得承插焊法兰适用于低温低压条件下的小直径管道。因此，这类法兰消除了螺纹端部的限制，且比其他焊接法兰更容易安装。

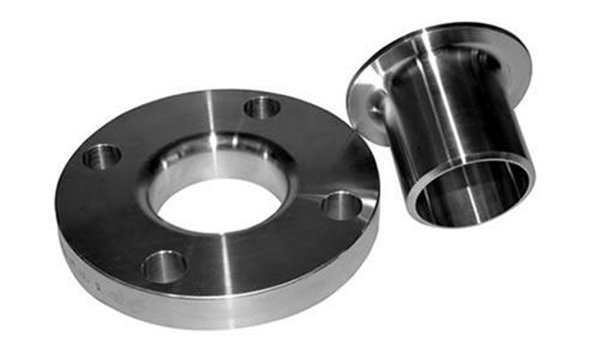

松套法兰
松套法兰接头为两件式结构，法兰连接是通过将轴端焊接到管道或管件上。由于其设计特点，这种法兰适用于空间受限或需要频繁拆卸和维护的系统。
盲板法兰
盲板法兰是简单的圆盘，易于螺栓连接，用于隔离或终止管道系统。当正确安装并使用合适的垫片时，它们可以形成良好的密封，且必要时易于拆卸。
对焊法兰
对焊法兰需要焊接轴才能安装，就像松套法兰接头一样。因此，其可靠性使其成为工艺管道中的热门选择。它们在具有多个重复弯头的系统中也表现出色，非常适合高温高压系统。
滑套法兰
滑套法兰应用广泛，有多种尺寸可供选择，以支持流量增加的系统。您只需将管道的外径与法兰匹配即可。滑套法兰必须牢固地固定在管道两侧，这使得安装略显复杂。
螺纹法兰
这种设计也称为法兰螺丝，法兰孔内有螺纹，与管道或管件上的外螺纹相匹配。在许多应用中，由于螺纹连接，可以省去焊接。使用螺纹法兰时，最好使螺纹与要连接的管道相匹配。

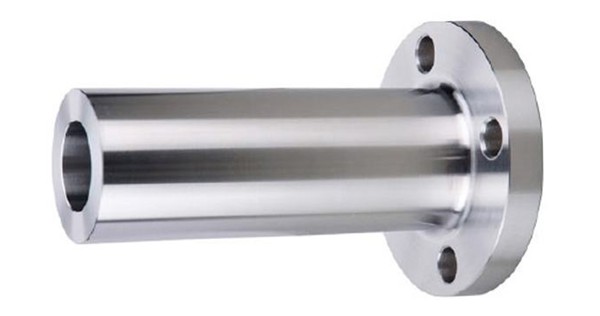

长颈对焊法兰
长颈对焊法兰，也称为整体法兰，其特点是焊接颈法兰的颈部非常长。焊接颈法兰通常具有锥形颈部和坡口端，与配套管道对接。
孔板法兰
当使用孔板或流量喷嘴时，会使用孔板法兰代替普通管道法兰。这主要是为了测量气体或液体在相应管道中的流速。
特殊法兰类型
特殊法兰适用于各种环境，用途广泛。特殊法兰类型包括：
- 膨胀法兰
- Nipo法兰
- 异径法兰
- 高颈法兰
- 环型法兰
- 沟槽和舌型法兰
- 活套法兰
- 8字盲板法兰

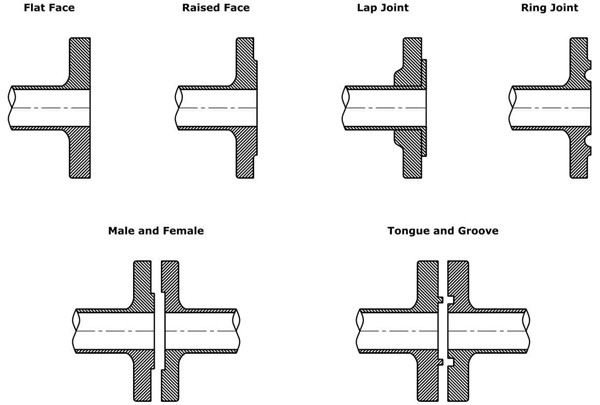

法兰的不同密封面
选择法兰时，密封面类型是一个重要的考虑因素。因为法兰的密封面类型决定了安装所需的垫片类型以及所能形成的密封类型。
以下是法兰的不同密封面：
凸面（RF）
这些法兰在内孔圆周上有垫片，孔周围有一个小的凸起部分。凸面法兰有不同的压力和温度等级。此外，凸面法兰是石油、天然气和化工工程领域最常用的法兰类型。
凹凸面（M&F）
这些法兰有凸起部分和匹配的凹槽，用于固定垫片。然而，垫片固定在凹面，定位更精确，材料选择范围更广。
榫槽面（T&G）
这些法兰上的凹槽和凸起部分与凹凸面法兰相似。这种设计便于安装，因为法兰会自行对齐，并为垫片胶提供了储存空间。
平面
顾名思义，平面法兰表面平整。它们还有覆盖大部分法兰表面的全平面垫片。
环连接面（RTJ）
这种密封面类型用于高压高温应用，有一个凹槽，用于放置金属垫片以保持密封。

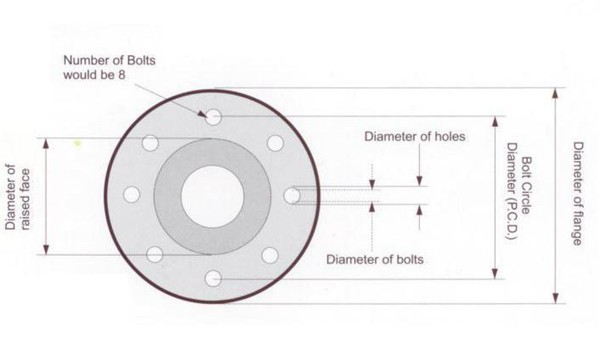

法兰尺寸及确保尺寸正确的考虑因素
在开发、维护或改进管道系统时，法兰尺寸很可能受到影响。为确保法兰尺寸正确，必须考虑其与管道的连接方式以及所使用的垫片。以下是选择法兰尺寸时的一些考虑因素。
- 厚度：选择法兰时，最好考虑厚度，即外缘连接部分的厚度。
- 标准孔径：测量法兰连接器的内径。
- 螺栓圆直径：从中心到中心测量，这是相对两侧螺栓孔之间的距离。
- 管道尺寸：适用于所用法兰的管道尺寸。
法兰标准和标记
法兰设计遵循国际标准ASME B16.5和B16.47，便于比较。这些标准由美国机械工程师协会（ASME）制定。
所有法兰都必须有标记，以便更换或验证现有部件。通常，这些标记位于法兰的外缘。
这些标识还遵循严格的层级：
- 制造商标识或代码
- 材料的ASTM代码
- 材料质量
- 压力-温度等级服务评级
- 尺寸
- 厚度（时间线）
- 热指数
- 孔径
- 任何特殊标识，如QT表示淬火和回火，W表示焊接修复
法兰零件的加工过程
法兰零件的加工过程包括多个阶段，从材料选择到表面处理。以下是制造高质量法兰的加工工艺。
材料选择
材料选择是加工过程的第一阶段。制造法兰最常用的材料是合金钢、碳钢或不锈钢。然而，理想材料通常取决于应用的温度、压力和耐腐蚀性需求。
材料切割和成型
选择材料后，进行切割和成型。将大金属板切割成小块，以获得法兰的合适尺寸。然后将制成的部件加热到适当温度，为进一步加工做准备。
热处理
根据法兰的材料和用途，可能需要对法兰进行热处理，如退火、淬火或回火。热处理可以提高法兰的机械性能，同时增强其韧性、强度和耐磨耐腐蚀性。
成型和锻造
加热过程使金属部件具有可塑性，便于形成合适的法兰形状。机加工人员使用不同的方法进行锻造，包括热锻和冷锻。冷锻是在室温下对金属进行成型，而热锻则是在高压下对加热后的材料进行成型。

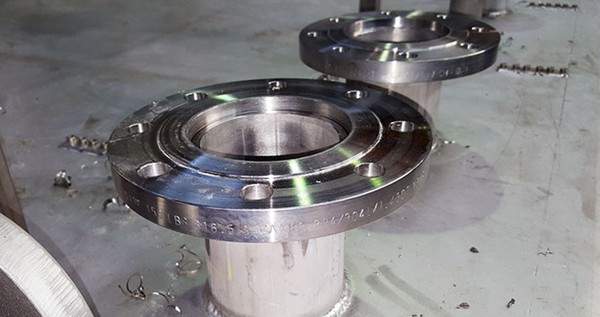

机加工
初步切割和成型后，对法兰进行机加工，以达到精确的公差并细化尺寸。此操作包括密封面加工、边缘倒角和钻螺栓连接孔。通常使用数控（计算机数控）机床进行自动化和精密加工。
表面处理
法兰可能需要进行表面处理，如研磨或抛光，以达到所需的平滑度，去除表面缺陷，并改善整体外观。
检验和质量控制
质量控制是法兰生产中的重要阶段。法兰需经过严格的检验过程，以确保其符合相关规范和标准。质量控制检验包括尺寸检验、表面处理和表面分析，以及无损检测方法，如超声波或磁粉分析。
结论
法兰的制造或加工涉及多个过程，以获得良好的质量，还有标准规范其生产，以及标记用于在更换或制造时进行验证。此外，这种部件有多种类型，每种类型都有其特定的用途。
韦克是一家专业的快速成型制造公司，专注于加工手板样件和生产零件，包括法兰和其他机加工件。我们坚持高标准，为多个行业提供高质量且价格合理的加工服务。我们的团队和工程师随时准备接收您的订单并尽快处理，缩短上市时间。
常见问题解答
法兰的理想材料有哪些？
制造法兰的常用材料包括碳钢、铸铁、镍合金、不锈钢、青铜、黄铜和铝。
法兰的规格是什么？
标准法兰遵循ASME B16.5和ASME B16.47规范，而欧洲钢制法兰则遵循EN 1092-1规范。
何时最好使用法兰接头？
在高压情况下，较大的法兰连接比使用过多大型接头更便于组装。法兰接头还具有零间隙设计，便于拆卸和重新连接，以维护管道和软管连接。
