2024铝合金：了解其性能与加工方法

2024铝合金因其高强度重量比，常被用于制造航空航天部件。其独特的成分赋予了它特殊的性能，并使其具有广泛的工业应用。要应用2024合金，必须了解其性能和加工工艺。本文，我们将深入讨论2024铝合金。

什么是2024铝合金？

2024是一种铝合金，由于其化学成分，具有卓越的铝合金性能。其主要合金元素是铜（4.3-4.5%），还含有锰、镁、硅、镍、铋、铅、锌和铬等其他元素。

铜等元素提高了其强度重量比和可加工性。因此，2024铝合金是制造结构件的理想材料。下表列出了其合金元素及其重量百分比。

2024铝合金的性能

2024铝合金的性能源于其化学成分，可分为物理性能、机械性能和其他性能。此外，这些性能会因热处理状态的不同而有所变化，因此了解材料特性对于合理使用非常重要。

物理性能

2024铝合金的物理性能提供了其特性和适用性的信息。其物理性能如下：

• 密度：2024铝合金的密度为2.78g/cm³。这一密度较低（略高于纯铝的2.7g/cm³），意味着该材料能够在不增加重量的前提下提供强度。
• 热导率：其热导率约为120 W/(m·K)。因此，它适用于需要快速散热的部件，尤其是飞机发动机。
• 电导率：由于含有铜，2024铝合金的电导率为30% IACS，尽管它不如其主要合金元素（铜）的导电性好。
• 热膨胀系数（CTE）：2024铝合金的热膨胀系数适中（23.2 µm/m°C），这意味着其尺寸随温度升高变化不大。因此，制造商可以预测材料的膨胀和收缩，并降低因温度变化导致零件失效的风险。
• 可加工性：2024铝合金具有高度的可加工性，即适用于切削、钻孔、车削等加工操作。此外，它具有良好的加工性能，便于切割和挤压。其优异的可加工性和加工性能使其成为航空航天和汽车钣金加工领域的宝贵材料。

机械性能

该合金的机械性能描述了其对机械力或载荷的响应。这些性能包括：

• 抗拉强度：2024铝合金的抗拉强度为290-450 MPa（42,100-65,300 psi）。这表明它在断裂前能承受巨大的拉力或拉伸力，因此，它适用于制造具有承重/结构特性的部件。
• 屈服强度：其屈服强度为195-415 MPa（28,300-60,000 psi），这意味着它需要承受很大的应力才会发生不可逆的塑性变形。
• 硬度：其硬度取决于热处理状态，范围在50HB至120HB之间。此外，它还能衡量材料的抗变形、耐磨和抗划伤能力，并可为制造商提供铝合金应用的参考。
• 疲劳强度：2024铝合金具有良好的疲劳强度（138 MPa或20,000 psi），这是在屈服点以下经过5亿次加载循环计算得出的。因此，2024铝合金的一个应用领域是制造能够承受循环载荷或重复应力的部件。
• 剪切强度：剪切强度是衡量2024铝合金承受剪切应力或切割应力的指标。其值为283 MPa（41,000 psi），属于中等强度。

以下是2024铝合金性能的总结表，展示了不同常见热处理状态下的性能差异：

2024铝合金的加工与制造方法

2024铝合金的优异性能使其成为一种流行的工业材料。以下是制造该合金的几种加工与制造方法。

合金化与铸造

2024铝合金的化学成分包括铜、镁、锰以及其他元素，如硅和铁（含量0.3%）。它的制造过程从铸造开始，将铝锭和合金元素在熔炉中熔化，然后将熔融金属浇铸成各种形状。铸造方法可以是连铸或锭坯铸造，具体选择取决于最终产品的要求和形状。

热处理

热处理是一种强化金属或合金的工艺。它包括以下过程：

• 固溶热处理：使合金元素溶解在铝基体中，形成均匀的微观结构。该过程在高温（通常为480°C至495°C）下进行，并保持预定时间。
• 淬火：是热处理后对合金进行受控快速冷却的过程。它使合金的微观结构“凝固”，并防止形成大的析出物。
• 时效：是2024合金经历的另一个过程，导致不同的热处理状态。它可以是自然时效（如T3状态）或在较低温度（通常为120°C至190°C）下进行的人工时效。这会导致铝基体中析出细小的颗粒，从而提高合金的强度和硬度。
• 冷加工：涉及在室温下使用轧制、挤压和拉制等技术对2024合金进行成型。这提高了合金的强度，之后可以对其进行铣削和车削等加工。

由于热处理状态的不同，2024铝合金的机械性能略有差异。每种热处理状态都有一个标识符“Tx”，其中x是一个1-5的数字，用于编码合金的性能。

第一位数字表示热处理方法，而第二位至第五位数字则表示特定的制造质量。例如，在T42热处理状态中，“4”表示固溶热处理和自然时效，“2”表示买方必须自行对金属进行热处理。

制造商必须与了解合金性能的专家进行沟通。2024铝合金的常见热处理状态包括：

2024-T3

2024-T3经过固溶热处理（约485°C）、冷加工（或冷轧）和室温自然时效。其极限抗拉强度为400-430 MPa（58-62 ksi），屈服强度为270-280 MPa（39-40 ksi）。其良好的成形性和强度使其适用于制造复杂形状的零件。

2024-T4

T4热处理状态的合金经过固溶热处理和室温自然时效。这提高了其延展性和成形性，它适用于制造需要更好成形能力且强度不降低的零件。

2024-T6

该合金经过固溶热处理，然后在约190-205°C（375-400°F）下进行人工时效。这使其成为强度和硬度最高的热处理状态，适用于制造对强度要求极高的零件。

2024-T62

这种T6 2024铝合金在人工时效后进行了稳定化热处理。因此，它具有更好的抗应力腐蚀开裂性能。此外，这使其适用于在腐蚀性环境中使用的零件。

2024-O

这种2024铝合金未经过热处理，但经过了完全退火。这提高了其成形性，但与其他热处理状态相比，其强度有所降低。其极限抗拉强度为140-210 MPa，最大屈服强度为97 MPa（14,000 psi），更适用于制造需要柔韧性的零件。

冷加工与机械加工

冷加工方法包括轧制、挤压和拉制，这些方法可以提高2024铝合金的强度和其他机械性能。此外，它们还可以将合金加工成所需的形状。2024铝合金还具有较高的可加工性，可以使用铣削、车削和钻孔等传统机械加工技术进行加工。

焊接

2024铝合金也可以采用TIG焊、电阻点焊和搅拌摩擦焊等焊接技术进行焊接。由于2024铝合金容易出现微裂纹，因此焊接是一个关键过程。由于其可焊性较差，因此铆接和胶接是更常用的连接技术。

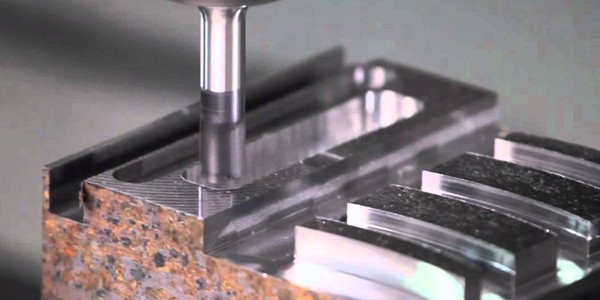

2024铝合金在CNC加工中的应用

CNC加工是一种减材制造工艺，涉及使用计算机控制的机床根据预定义的设计和规格去除工件的材料，从而形成所需的产品。可以使用铣削、车削和钻孔技术对2024铝合金进行加工。

CNC工艺适用于2024铝合金零件的手板制作和零部件加工，原因如下：

高精度与高准确性

CNC机床具有高精度和高准确性，能够实现设计要求。这也意味着不同批次产品之间的差异很小或几乎没有差异。由于其能够实现严格的公差，因此具有广泛的产品组装应用。

表面光洁度

加工2024铝合金可以获得精细的表面光洁度。这对于需要美观特性或低摩擦等功能特性的零件来说是理想的。因此，这减少了对其他表面处理工艺的需求，从而降低了生产成本。

多功能性

CNC加工可以处理不同尺寸和形状的合金。此外，单个设置可以容纳多种工具，并允许您对合金进行切割、车削或铣削。
自动化

2024铝合金与其他合金相比的优势

以下是该合金与其他合金相比的一些优势。

高强度重量比

与6061铝合金和7075合金相比，2024铝合金具有卓越的强度重量比。然而，6061和7075合金具有更好的抗应力腐蚀开裂性能。

良好的抗疲劳性

其抗疲劳性使其适用于承受重复循环载荷的零件。与6063铝合金相比，这是一个更好的选择，6063铝合金以其优异的成形性和耐腐蚀性而闻名，但抗疲劳性较低。

可加工性

与7075铝合金相比，它具有更高的可加工性，因为后者硬度更高。因此，它更适合精密加工。此外，与6063铝合金相比，它也更具优势，6063铝合金的可挤压性仅使其适用于简单的型材和形状。

2024铝合金在生产中的局限性

2024铝合金也有其缺点，包括：

易发生应力腐蚀开裂

2024铝合金易发生应力腐蚀开裂。这限制了其在恶劣环境中的使用，除非进行镀锌和涂层处理。这与以优异的抗应力腐蚀性能而闻名的7075和6061铝合金不同。

可焊性较差

由于其易开裂，可焊性也较差，这会损害焊接接头的完整性。这与可焊性良好的6061和6063铝合金不同。

成形性有限

2024铝合金的成形性限制了其在复杂拉深零件中的应用。相反，3003和5052铝合金的优异成形性使其更适用于汽车钣金加工。

2024铝合金零件的应用

• 航空航天工业: 由于其优异的强度重量比和耐腐蚀性，2024铝合金是航空航天工业的主要材料。它适用于飞机结构部件，如机翼蒙皮、机身面板以及紧固件/铆钉。
• 汽车工业: 2024铝合金的优异特性和轻量化特性使其在汽车工业中具有应用价值，因为它可以提高燃油效率和车辆性能。它适用于制造悬架部件，如控制臂和转向节，以及高性能车辆部件，如转向节、轮毂和车轮。
• 海洋应用: 2024合金在恶劣环境条件下也能表现良好，尤其是在镀锌或包覆后，它适用于制造海洋环境中使用的零件。这些包括船体和桅杆的造船、船舶配件、栏杆以及紧固件。

结论

2024铝合金重量轻、强度高，是航空航天工业的关键材料。要成功使用这种材料，必须了解其性能。

想要为您的零件使用2024铝合金或其他类型的铝合金吗？韦克提供一站式CNC铝合金加工服务，涵盖多种类型的铝合金。从原型制作到零件生产，我们致力于生产高质量的产品，以满足您的要求。

常见问题解答

2024铝合金的工作温度范围是多少？

2024铝合金的工作温度上限不直接可知，因为它取决于您所使用的热处理状态和工业应用。

2024铝合金适合焊接吗？

不适合，2024铝合金容易出现微裂纹，导致结构完整性丧失。

2024铝合金的强度如何？

2024铝合金的抗拉强度为290-450 MPa（42,100-65,300 psi）。
